CAM350 v8.6.5

从事电子产品设计行业的朋友可以来试试小编带来的这款CAM350 软件，这是一个功能很全面的设计工具，能够为用户设计和生产提供很大的便利，支持从PCB设计到PCB加工的整个流程，用户通过软件可以对各种产品进行分析检查的操作，从而降低建造的成本，有效提升产品的质量。

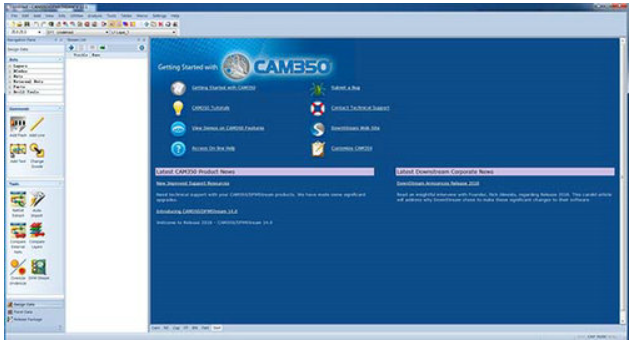

软件特色

平滑流畅地转换完整的工程设计意图到PCB生产中

提高PCB设计的可生产性，成就成功的电子产品

为PCB设计和制造双方提供有价值的桥梁作用 CAM350是一款独特、功能强大、健全的电子工业应用软件。

DOWNSTREAM开发了最初的基于PCB设计平台的CAM350，到基于整个生产过程的CAM350并且持续下去。CAM350功能强大，应用广泛，一直以来它的信誉和性能都是无与伦比的。

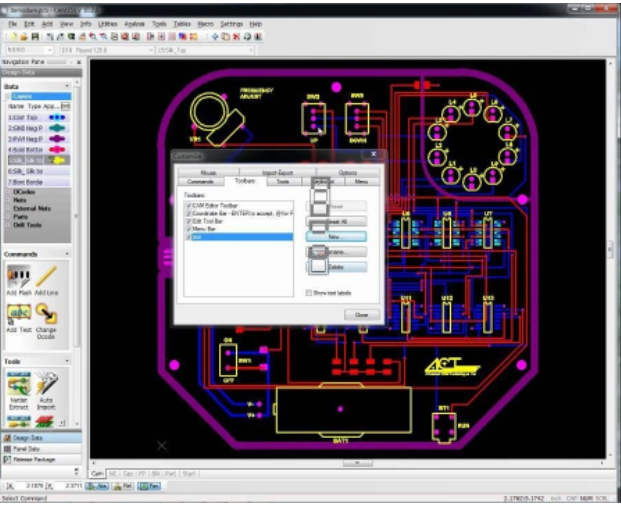

软件功能

CAM350支持多种输入/输出格式(CAD数据，ODB++,Gerber,IPC-356,Excellon,DXF,Sieb以及Myers等)

CAM350提供了双向的AutoCAD和DXF数据支持

设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等

优化设计文件,添加泪滴，网表提取，丝印检查等

BasicNCEditor通孔编辑功能,钻孔工具定义，铣边路径，改变提刀点。

CAM350快速拼板功能,制作PCB的阵列，适应生产要求

QuoteAgent生成精确的制造工艺要求清单

交互查看Cross-probe

在CAM350中检查到的错误，同时在CAD工具中高亮显示(Allegro和PADS).这样就可以方便快速的发现和修改错误。

网络表对比图形化

CAM350增强了网表比较功能，不仅产生文字报告，并允许用户以图形化方式查看错误。

批量规则检查StreamsRuleCheck

用户可以定义DRC,DFF和网表比较等一系列的校验步骤，点击一个按钮就可以执行所有这些检测，也可以在其它的设计中重复调用这些检测。

运用技巧

有些资料的文字层有很多文字框，且文字框到线路PAD间距不满足制程能力时;当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时的处理方法：

一、当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时，(如广上的)可用下列方法快速修整线路或PAD与铜皮的间距。先将线路层(此层为第一层)的所有PAD拷贝到一个空层，把对应在大铜皮上的PAD删除后将剩余PAD放大做为减线路层(即第二层)，然后把第一层拷贝到一个空层，将大铜皮删除后作为第三等。合层方式为：第一层(加层)、第二层(减层)、第三层(加层)。一般来说我们为了减小数据量，可以将第一层只保留大铜皮。如果只是防焊到大铜皮的间距不够，就可以把放大后(满足制程能力)的防焊拷贝到一个空层，把对应在大铜皮上的防焊删除后将剩余防焊放大做为第二层。

注：用此方法做好线路后，一定要用命令将多个层面合成Utilities-->ConvertComposite的一个复合层转换成一个层面，然后将此层和原稿用Anglysis-->CompareLayers命令进行仔细核对。

二、有些资料的文字层有很多文字框，且文字框到线路PAD间距不满足制程能力时，可借鉴以下方法：先将任何类型的以个文字框用Edit-->MoveVtx/Seg命令拉伸至规格范围后做成Flash，接着将其同类型的其它文字框做成与之相同的Flash即可。但要注意的是，做成Flash后一定要将其打散，以防下此打开资料时D码会旋转。

CAM350怎么看Gerber?

1.操作前必须把所以的Gerber文件存放在同一个目录中，同时不能有其他文件在这一文件夹中。

首先：自动读入一个Gerber文件，操作：File->Import->AutoImport

2.选择文件所在目录，接着选择单位：English(英制)、Metric(公制)，一般为英制。

然后按下Next进行Gerber文件的读入(注：若你的D码非RS-274-X格式时，请不要选择Finsh)。

3.在出现的对话框中将会列出文件的D码和光栅格式。此时进行正确的设置，按下Finsh完成。

单位一定要选择English(英制)。对于*.art文件，可以选择“ApplytoAll"将设置延伸到其他Gerber文件。对于Aperture文件的类型，如果是Rs-274-D要选择“Aperture”,如果是RS-274-X，则选择“RS-274-XnoAperture”.

快捷键大全

打开菜单后可以看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是这个命令的快捷键

1、ALT+F-->N打开新软件

2、ALT+F-->O打开文件(PCB)

3、ALT+F-->S保存

4、ALT+F-->A另存为

5、ALT+F-->M两个文件合并，用作对比用

6、ALT+F-->I+U输入GERBER文件

7、ALT+F-->I+G分层输入GERBER文件

8、ALT+F-->E+G与输入文件相反，即输出相应的文件

9、ALT+F-->I+R输入钻带

软件测评

软件的操作界面简洁直观，各项功能都能让用户一目了然，能够满足用户整个设计制造过程中的需求，让电子产品的质量得到有效的把控，非常的专业实用。
