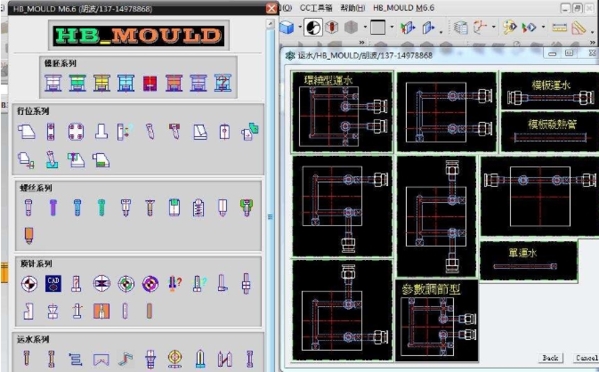

胡波工具箱(HB MOULD) v6.11

胡波工具箱能够在用户建立3D模型的时候提供实用的辅助功能，不管是建立几何图形还是分析几何特征的时候都能帮助到您，包括模型制作及渲染功能，内置标准件的安装方式，还将条型辅助器、条型辅助器加载到软件，同时软件的UI界面也十分易用，能够有效提高用户工作效率。

软件特色

在建立几何图形的时候提供帮助

在分析几何特征的时候提供帮助

提供的教程

软件功能

支持定位圈、唧嘴、?0X?0X140系列

支持截流阀P20，型号?2X22L-M

支持止口镶件Cr12，符号40X25X30

支持方型辅助器YK30，编号50X16X30-19.5

也将条型辅助器、条型辅助器加载到软件

也支持方导柱导向块、硬青铜自润滑、Cr12非自润滑

常见问题

乱码怎么办

很多用户安装完胡波外挂后打开发现UG全部界面都显示正常，但只有胡波外挂显示是乱码，这完全就没法用了，那么遇到乱码情况该怎么办，下面带来解决方法。

塑胶模用的胡波外挂装上去之后很多人出现如下图所示的乱码：

这种情况大都出现在UG8.0版本上，或是之前电脑上装过UG8.0的

UG8.0为了支持中文命名，需要增加一个环境变量：UGII_UTF8_MODE=1，增加了这个变量后，胡波就成乱码了

解决方法就是把这个UGII_UTF8_MODE=1的环境变量删除即可

怎么卸载

很多用户可能会通过卸载老版本的胡波外挂，以安装新版本的工具箱，但是老版本的如何卸载才能清干净呢，下面带来胡波工具箱的正确卸载方法。

1.用户安装胡波外挂的时候必然是放在D盘的，所以第一步就是要删除D盘的胡波文件夹

2.然后单纯删完还不算干净，因为安装胡波的时候环境变量会改变。

打开我的电脑-属性-环境变量-新建(程序路径设置)，此时的变量名(N):ugii_vendor_dir 。把这个变量删掉，胡波就完全卸载掉了。

怎么调螺丝

用UG设计模具采用螺丝是非常平常的事情，因为一副模具会用到大量的螺丝，才能设计出来，正确利用UG画螺丝是非常困难的，但是利用好HB胡波工具箱就可以轻易地将模具螺丝画出来，下面带来软件调螺丝的方法。

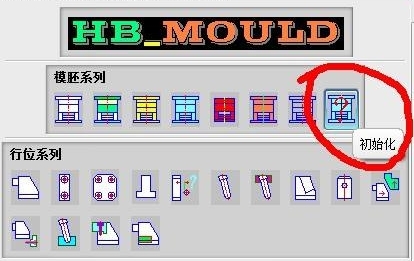

1.点击菜单上HB MOULD，然后弹出胡波工具箱的菜单，选择螺丝系列，之后就能选择自己需要的螺丝，这里以常用的快速螺丝举例

2.然后在模具上点个位置可以快速设置好自己想要装配螺丝的坐标，在左方的坐标输入XYZ可以设置得更加精准

3.选择螺丝的类型，这里以公制为例

4.公制的六角螺丝就是大家熟悉的X几X几

5.然后设置螺丝的沉头高度直接以及过孔的参数

6.这样详细数值的螺丝就能被插入模具了，但是这样模具就和螺丝撞在一起了。所以可以利用求差功能，将模具那一部分删掉。相当于在现实中给模具打了孔，并攻了丝，这样能让模具能够放进去。

安装说明

注意：升级安装HB_MOULD程序前请删除您电脑D:\HB_MOULD文件夹!

1.把解压缩的HB_MOULD及HBSTD两个文件夹放于D盘!

(注意:一定要放于D盘根目录下)

2.更改我的电脑-属性-环境变量-新建(程序路径设置)

变量名(N):ugii_vendor_dir （注意ugii前面不可有空格)

变量值(V)d:\HB_MOULD（注意D:前面不可有空格)

软件测评

在建立模型提供帮助，支持模型制作以及渲染功能

帮助你设计标准的模具，有效提升你的工作效率

软件有用的功能特别多，内置标准件的安装方式

以上就是胡波工具箱(HB MOULD)的全部内容了，软件站为您提供最好用的软件，为您带来最新的游戏！
